ما هو جهاز التوتال ستيشن؟ مكونات الجهاز واستخداماته وأبرز الموديلات في السوق

في عالم المشاريع الهندسية الحديثة، أضحت الدقة حجر الأساس الذي تُبنى عليه القرارات التنفيذية والإنشائية، ومن هنا يبرز جهاز توتال ستيشن بوصفه أحد أهم أجهزة المساحة الهندسية التي أحدثت نقلة نوعية في أعمال الرفع المساحي، وضبط المواقع، وتوقيع النقاط، ومراقبة التنفيذ في مختلف مراحل المشروع.

فهذا الجهاز الذكي يجمع في منظومة واحدة بين قياس الزوايا الأفقية والرأسية، وقياس المسافات الإلكترونية عالية الدقة، ومعالجة البيانات ميدانيًا، بما يوفّر نتائج موثوقة تُعتمد عليها في مشاريع البنية التحتية، والطرق، والمباني، والمجمعات الصناعية، وأعمال المساحة الدقيقة.

ما هو Total Station؟

جهاز توتال ستيشن جهاز مساحي إلكتروني متكامل يُستخدم لقياس الزوايا والمسافات بدقة عالية، ويُعد من أهم أدوات العمل الميداني في المشاريع الهندسية الحديثة، ويعتمد الجهاز على دمج ثلاث تقنيات رئيسية في وحدة واحدة، وهي قياس الزوايا الأفقية والرأسية، وقياس المسافات الإلكترونية، وتخزين البيانات ومعالجتها مباشرة في الموقع.

وبفضل هذا الدمج، أصبح Total Station أداة عملية تختصر الوقت والجهد، وتقلل الحاجة إلى تعدد الأجهزة المساحية التقليدية.

ويُستخدم في تحديد الإحداثيات بدقة، وتوقيع النقاط التصميمية، وتنفيذ الرفع المساحي التفصيلي، ومتابعة تقدم الأعمال الإنشائية، مع ضمان تطابق التنفيذ مع المخططات الهندسية المعتمدة، كما يتيح الجهاز نقل البيانات بسهولة إلى برامج الحاسب لإجراء الحسابات والرسم والتحليل، وهو ما يجعله حلقة وصل أساسية بين العمل الميداني والمكتب الفني.

مكونات الجهاز ووظيفة كل جزء

يتكوّن جهاز توتال ستيشن من مجموعة من الأجزاء المتكاملة، يعمل كل منها بدقة لتحقيق أفضل نتائج قياس ممكنة في الموقع، وفي مقدمة هذه المكونات يأتي المنظار (Telescope)، وهو المسؤول عن توجيه الجهاز نحو النقاط المراد قياسها، مع توفير وضوح بصري عالٍ يساعد على تحديد الهدف بدقة.

ويضم الجهاز وحدة قياس الزوايا، والتي تُستخدم لقياس الزوايا الأفقية والرأسية بدقة عالية، وهي عنصر أساسي في أعمال التوقيع والضبط الهندسي.

كما يحتوي على وحدة قياس المسافات الإلكترونية (EDM)، التي تعتمد على إرسال واستقبال الإشارات لقياس المسافة بين الجهاز والعاكس أو الهدف، حتى لمسافات طويلة وبنسب خطأ منخفضة للغاية.

ومن المكونات المهمة أيضًا وحدة التحكم والشاشة الرقمية، والتي تتيح للمستخدم إدخال البيانات، وعرض النتائج، وتنفيذ البرامج المساحية المختلفة مباشرة في الموقع.

ويُضاف إلى ذلك القاعدة المتحركة (Tribrach) التي تسمح بتثبيت الجهاز بإحكام وضبط استوائه بدقة، بالإضافة إلى البطارية التي توفر طاقة تشغيل مستمرة تناسب طبيعة العمل الميداني.

أهم الاستخدامات

يمثّل جهاز توتال ستيشن أداة متعددة الاستخدامات في مواقع المشاريع الهندسية، إذ يلبي احتياجات العمل من البداية إلى النهاية، ويُستخدم في العديد من التطبيقات الميدانية الحيوية:

 Stakeout (التوقيع على الأرض):

يُستخدم في توقيع النقاط التصميمية على الأرض بدقة متناهية، سواء كانت لإحداثيات مبانٍ، أو أعمدة، أو محاور طرق، ويقوم المهندس بإدخال الإحداثيات التصميمية في ذاكرة الجهاز، ثم يوجّه الجهاز نحو النقطة المطلوبة ليُظهر موقعها الفعلي على أرض الواقع للمشغل.

 Traverse (السلسلة المساحية):

في أعمال السلاسل المساحية، يتيح الجهاز قياس زوايا ومسافات متتابعة بين نقاط محددة بدقة، ما يساعد في تحديد إحداثيات النقاط الجديدة بالنسبة لنظام إحداثيات معيّن، وتُعد هذه العملية أساسًا لإنشاء الخرائط والمسارات الدقيقة في المشاريع متعددة المسارات والأطوال.

 As-built (الرفع المساحي التنفيذي):

يُستخدم الجهاز لعمل رفع مساحي تفصيلي لما تم تنفيذه فعليًا في الموقع، وهو ما يُعرف بالـ As-built، وتساعد هذه البيانات الفرق الهندسية على مقارنة التنفيذ مع المخططات، والتأكد من مطابقة الأعمال الإنشائية لمتطلبات التصميم.

كيف تختار توتال ستيشن؟

اختيار جهاز توتال ستيشن المناسب لموقعك يعتمد على مجموعة من العوامل التقنية التي تحدد مدى ملاءمته لطبيعة أعمالك المساحية. أهم هذه العوامل:

 الدقة (Accuracy):

تُعتبر الدقة العامل الأهم، إذ تحدد مدى موثوقية النتائج الميدانية، فكلما كانت الدقة أعلى (خطأ أقل في الزوايا والمسافات)، كلما كانت النتائج أكثر موثوقية في المشاريع عالية الحساسية مثل المشاريع الهندسية الكبرى، الطرق، والمنشآت الخرسانية.

 المدى (Range):

المدى هو أقصى مسافة يستطيع الجهاز قياسها بدقة، وإذا كان المشروع يشمل مواقع واسعة أو قياسات طويلة، فاختر جهازًا بمدى قياس أكبر (1500 م فأكثر) لتحقيق نتائج ممتازة دون الحاجة لنقل الجهاز كثيرًا.

 البرامج (Software):

توفر البرمجيات المتكاملة داخل التوتال ستيشن تسهيلات كبيرة في تنفيذ أنواع القياسات المختلفة (مثل Stakeout وTraverse)، فقط تأكد من دعم الجهاز لبرامج مساحية قوية وسهلة الاستخدام، مع إمكانية التصدير إلى تنسيقات CAD وGIS.

 الذاكرة والتخزين:

تعتبر كمية الذاكرة الداخلية وقدرة الجهاز على استيعاب البيانات المساحية الكبيرة مهمة خاصة في المشاريع الكبيرة التي تتطلب جمع أعداد ضخمة من النقاط، ويفضل اختيار جهاز بذاكرة واسعة وسهولة في توصيل البيانات للكمبيوتر أو التخزين الخارجي.

اطلب ترشيح موديل توتال ستيشن حسب مشروعك.

أخطاء تشغيل شائعة تؤثر على الدقة

رغم ما يتمتع به جهاز توتال ستيشن من دقة تقنية عالية، إلا أن جودة النتائج النهائية تعتمد بدرجة كبيرة على أسلوب التشغيل في الموقع، ومن أكثر الأخطاء الشائعة عدم ضبط ميزان الجهاز بدقة قبل بدء العمل، إذ يؤدي أي ميل بسيط في التثبيت إلى انحرافات واضحة في قياس الزوايا والمسافات، خصوصًا عند العمل على مسافات طويلة.

ومن الأخطاء المتكررة أيضًا الإهمال في معايرة العاكس (Prism Constant) أو إدخال قيمة غير صحيحة له، ما ينتج عنه فروق ملحوظة في قياسات المسافات دون أن يلاحظ المستخدم السبب الحقيقي للخطأ، كما أن سوء توجيه الجهاز نحو الهدف أو عدم التركيز الدقيق على مركز العاكس يؤثر مباشرة على جودة القراءة.

ويُضاف إلى ذلك إهمال العوامل البيئية مثل الحرارة المرتفعة، والرياح، واختلاف الإضاءة، والتي قد تؤثر على استقرار الجهاز ودقة القياس إذا لم يُراعَ التعامل معها بالشكل الصحيح، كذلك فإن استخدام جهاز غير مُعايَر دوريًا أو ببطارية ضعيفة قد يؤدي إلى قراءات غير مستقرة.

لماذا يمثل الدعم والمعايرة جزء من قرار الشراء؟

عند اتخاذ قرار شراء جهاز توتال ستيشن، لا ينبغي النظر إلى المواصفات الفنية وحدها، بل ينبغي التعامل مع الدعم الفني والمعايرة كجزء رئيسي من قيمة الجهاز الحقيقية؛ فحتى أكثر الأجهزة تطورًا تفقد دقتها مع مرور الوقت نتيجة الاستخدام المكثف، والظروف البيئية القاسية، والتنقل المستمر بين مواقع المشاريع.

وتضمن المعايرة الدورية بقاء الجهاز ضمن الحدود المسموح بها من حيث الدقة، وتحافظ على موثوقية النتائج التي تعتمد عليها القرارات الهندسية والتنفيذية، وأي انحراف غير مكتشف قد يؤدي إلى أخطاء تراكمية في المشروع، ما ينعكس مباشرة على الجودة والتكلفة والوقت.

أما الدعم الفني المتخصص، فهو عنصر ضروري في استمرارية العمل دون توقف، ويعني وجود جهة قادرة على تقديم الصيانة السريعة، وتشخيص الأعطال، وتحديث البرمجيات، وتدريب المستخدمين، تقليل فترات التعطّل وضمان استثمار فعّال في الجهاز على المدى الطويل.

اطلب عرض ALPHA R1 وخدمة المعايرة والتركيب

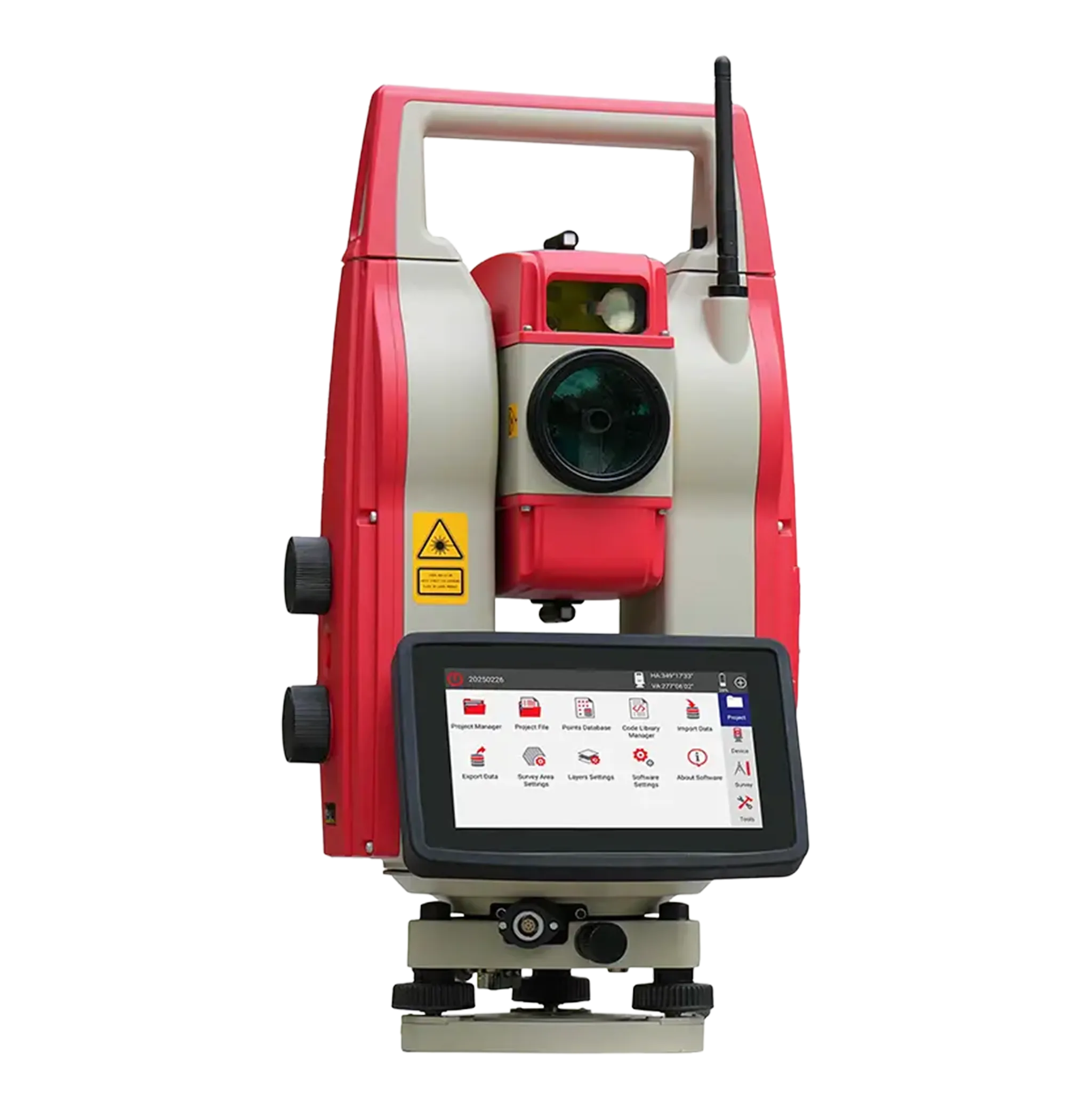

إذا كنت تبحث عن جهاز توتال ستيشن يجمع بين الدقة العملية، وسهولة التشغيل، والاعتمادية في مواقع العمل داخل المملكة، فإن ALPHA R1 الخيار الذي صُمّم ليلبي متطلبات المشاريع الهندسية الحديثة دون تعقيد، ويقدّم هذا الموديل أداءً ثابتًا في أعمال الرفع المساحي، والتوقيع، والـ As-built، مع واجهة استخدام واضحة تساعد فرق الموقع على الإنجاز بسرعة وثقة.

لكن اختيار الجهاز وحده لا يكفي، في الأفضل الهندسية نؤمن بأن القيمة الحقيقية تبدأ بعد الشراء، لذلك نوفر مع ALPHA R1 حزمة متكاملة تشمل خدمة المعايرة الاحترافية لضمان أعلى مستوى من الدقة منذ اليوم الأول، بالإضافة إلى التركيب والضبط الميداني وفق طبيعة مشروعك ونظام الإحداثيات المعتمد لديك. هذه الخطوة تقلل الأخطاء التشغيلية، وتختصر وقت الإعداد، وتمنح فريقك بداية صحيحة من أول قياس.

كما يشمل العرض دعمًا فنيًا متخصصًا وخيارات تدريب تساعدك على الاستفادة الكاملة من إمكانيات الجهاز، بما ينعكس مباشرة على جودة النتائج وسرعة التنفيذ.

 اطلب الآن عرض ALPHA R1 مع خدمة المعايرة والتركيب، ودع الأفضل الهندسية تكون شريكك الموثوق في كل ما يخص أعمال المساحة، من الموقع إلى التسليم النهائي بثقة ودقة.

الأسئلة الشائعة

ما الفرق بين Total Station و Theodolite؟

يكمن الفرق الجوهري بين الجهازين في نطاق الوظائف والتقنية، فجهاز Theodolite هو جهاز تقليدي يُستخدم لقياس الزوايا الأفقية والرأسية فقط، ويعتمد بشكل أساسي على القراءة البصرية والحسابات اليدوية أو المكتبية لاحقًا، لذلك فهو مناسب للأعمال البسيطة أو التعليمية، لكنه محدود في السرعة والدقة الشاملة.

أما جهاز Total Station فهو تطور مباشر للثيودوليت، حيث يجمع بين قياس الزوايا، وقياس المسافات الإلكترونية، وتخزين البيانات، ومعالجتها ميدانيًا داخل جهاز واحد، كما يتيح تنفيذ مهام متقدمة مثل Stakeout وAs-built ونقل البيانات مباشرة إلى الحاسب.

هل الدقة 1 ضرورية لكل المشاريع؟

ليست كل المشاريع بحاجة إلى دقة زاوية 1 ثانية (1”)، فهذا المستوى من الدقة يُستخدم غالبًا في المشاريع عالية الحساسية مثل الجسور، والمنشآت الصناعية، وأعمال المراقبة الدقيقة، أو المشاريع التي تتطلب تطابقًا صارمًا مع التصميمات الهندسية.

أما في المشاريع الإنشائية العامة، أو المباني السكنية، أو أعمال الرفع المساحي التقليدي، فقد تكون دقة 2” أو 5” كافية وتحقق نتائج ممتازة دون تحميل المشروع تكلفة إضافية غير ضرورية، واختيار الدقة ينبغي أن يكون متوافقًا مع طبيعة المشروع وليس أعلى من حاجته الفعلية.

كيف أحافظ على دقة الجهاز؟

يبدأ الحفاظ على دقة جهاز توتال ستيشن من الاستخدام الصحيح، ويجب التأكد دائمًا من تثبيت الجهاز على حامل ثابت، وضبط الميزان بدقة قبل بدء أي قياس، كما يُنصح بتجنب الصدمات، وعدم نقل الجهاز وهو مركّب على الحامل.

من المهم أيضًا تنظيف العدسات بانتظام، وحفظ الجهاز في حقيبته المخصصة بعيدًا عن الرطوبة والحرارة العالية، بالإضافة إلى ذلك، ينبغي التأكد من صحة الإعدادات الداخلية مثل ثابت العاكس ووحدات القياس قبل كل عمل ميداني.

هل يحتاج الجهاز إلى معايرة دورية؟

نعم، المعايرة الدورية ضرورية ولا يمكن الاستغناء عنها، حتى وإن بدا الجهاز يعمل بشكل طبيعي، فإن الاستخدام المستمر والتنقل بين المواقع والتغيرات البيئية قد تؤدي إلى انحرافات طفيفة غير ملحوظة، لكنها تؤثر على النتائج مع الوقت.

وتضمن المعايرة بقاء الجهاز ضمن حدود الدقة المعتمدة، وتُعد إجراءً وقائيًا يحمي المشروع من أخطاء تراكمية قد تكون مكلفة لاحقًا، ويُنصح عادة بإجراء المعايرة بشكل دوري أو عند ملاحظة أي قراءات غير طبيعية.

ما هو أهم إكسسوار مع الجهاز؟

أهم إكسسوار لا غنى عنه مع جهاز توتال ستيشن هو العاكس (Prism) مع حامل عالي الجودة، ويمثل العاكس العنصر الأساسي في قياس المسافات بدقة، وأي خلل في جودته أو تثبيته يؤثر مباشرة على النتائج.

إلى جانبه، يُعد الحامل الثلاثي (Tripod) المتين، والبطاريات الاحتياطية، وكابلات نقل البيانات أو وسائط التخزين، من الإكسسوارات الأساسية التي تضمن استمرارية العمل الميداني دون توقف أو فقدان بيانات.
